表达的含义
|
矩形框含义
|
矩形框连接
|
|
项目结构图
|
对一个项目的结构进行逐层分解,以反映组成该项目的所有工作任务
|
工作任务
|
直线
|
|
组织结构图
|
反映一个组织系统中各组成部门(组
成元素)之间的组织关系(指令关系)
|
工作部门
|
单向箭线
|
|
合同结构图
|
反映一个建设项目参与单位之间的合同关系
|
参与单位
|
双向箭线
|

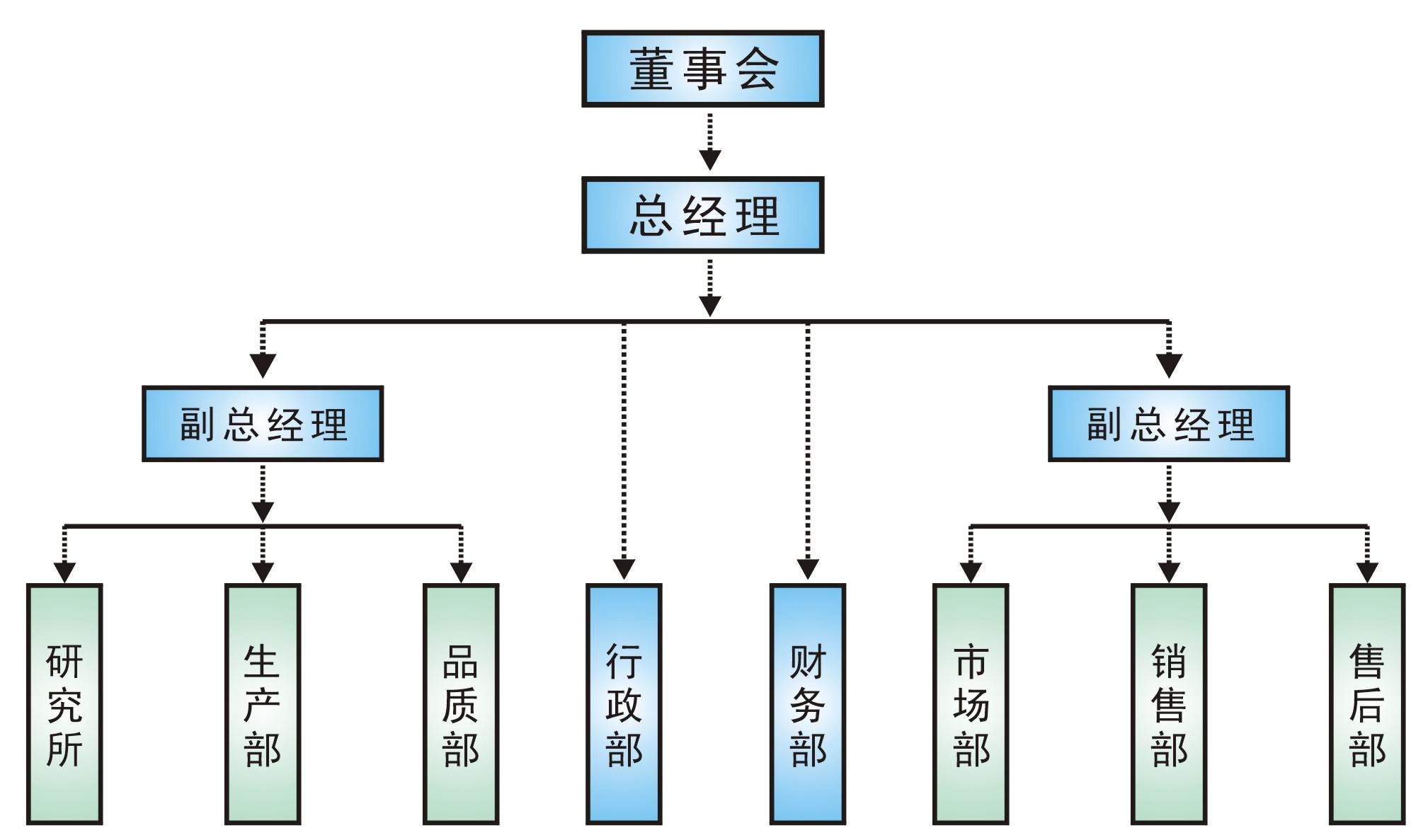

组织结构图实例

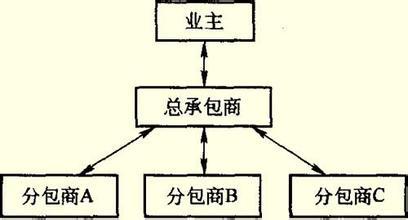

合同结构图实例
【例】建设工程施工管理中的组织结构图反映的是（ ）。
A．一个项目管理班子中各组成部分之间的组织关系
B．一个项目中各组成部分之间的组织关系
C．一个项目管理班子中各组成部门之间的组织关系
D．一个项目中各组成部分之间的逻辑关系
